安藤ハザマが「シールドトンネルの拡幅」の特許(4,782,704号)（以下「ハザマ特許」）で大成建設を訴えました。
その賠償請求額がなんと１３億５千万円！

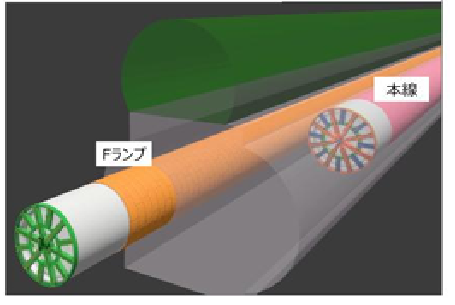

ハザマ特許は下図のように、２本のシールドトンネル間を連結する技術です。
（イラストは判決文などから引用して弊所で加工）

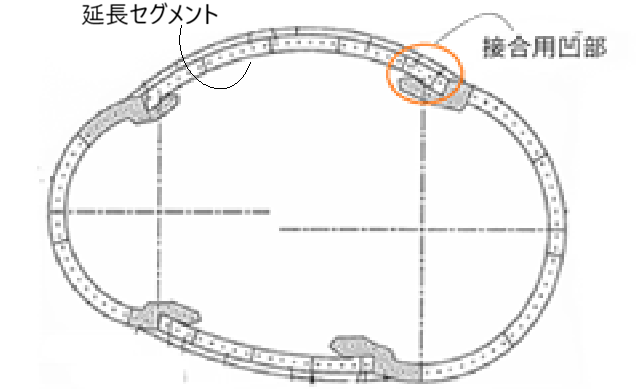

| 施工中 | 完成断面 |
 |
 |
訴えは、大成建設が「東京外かく環状道路大泉南工事」において、ハザマ特許を侵害した、だから13億5千円支払え！というものです。
ハザマ特許の【請求項１】の記載は以下の通りです。
施工中のイメージ

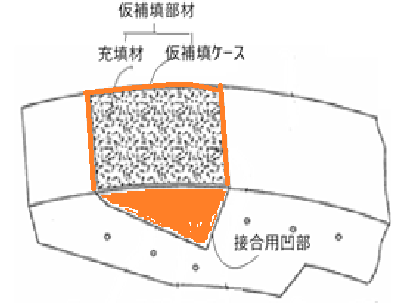

発明のポイントは、延長セグメントとの接合部にあります。
| ２本のシールドトンネルを連結 | セグメント接合用凹部と、仮補填ケース |
 |
 |
この完成状態の図を見ると素晴らしい発明ですが実はゼロからのスタートではないです。従来の技術を少しづつ改良してたどり着いたものでした。
だから特許庁から「似たものが公知だから拒絶する」という通知を受けて補正して特許になりました。
その「似たもの」とは、ハザマの過去の発明だったのです。
では公知だった技術とは？

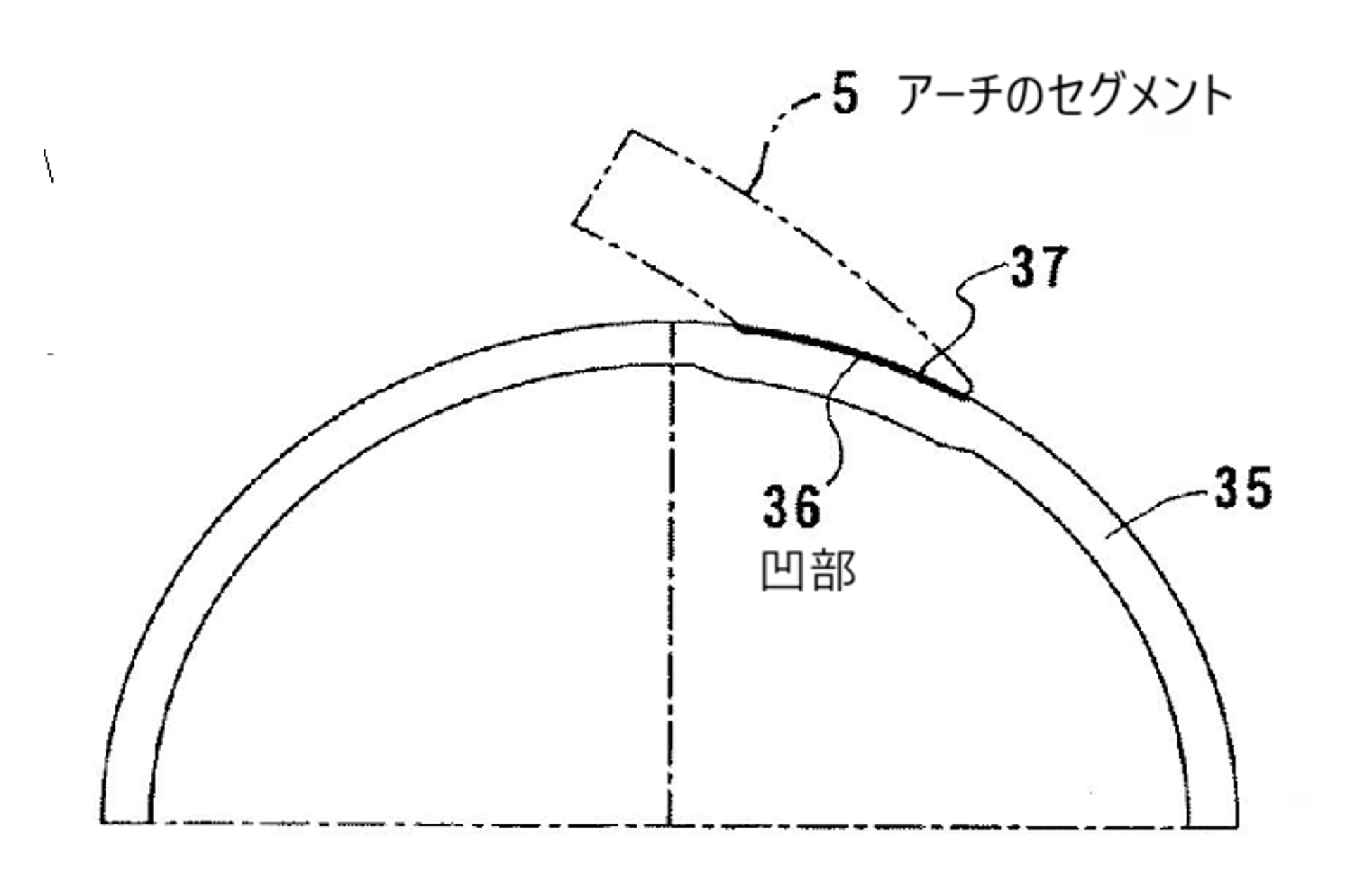

| 公知だった技術 | 今回のハザマの発明 |
| 凹部36の中の充填剤37を切削する （これもハザマの発明だった） | 充填材入りのケースを取り外す |
 |
|
ではどんな補正をしたか？というと、下記のような字句を追加したのです。
| 仮補填ケース中に充填材を充填した「仮補填部材」を着脱自在にして、拡幅セグメントの接合用凹部に取り付けたもの |
|
ここで注目すべきことは、裁判で問題になるのですが、
「仮補填部材」は ①外側の仮補填ケースと、②ケース内の充填材の２部品から構成されている、という点です。

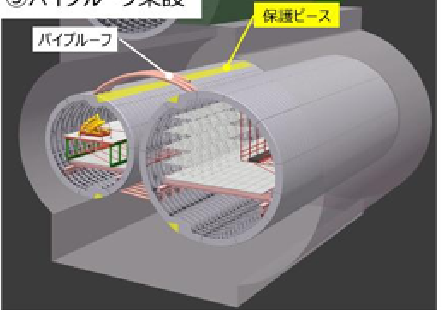

では、大成が施工した構造はどんなものでしょう。

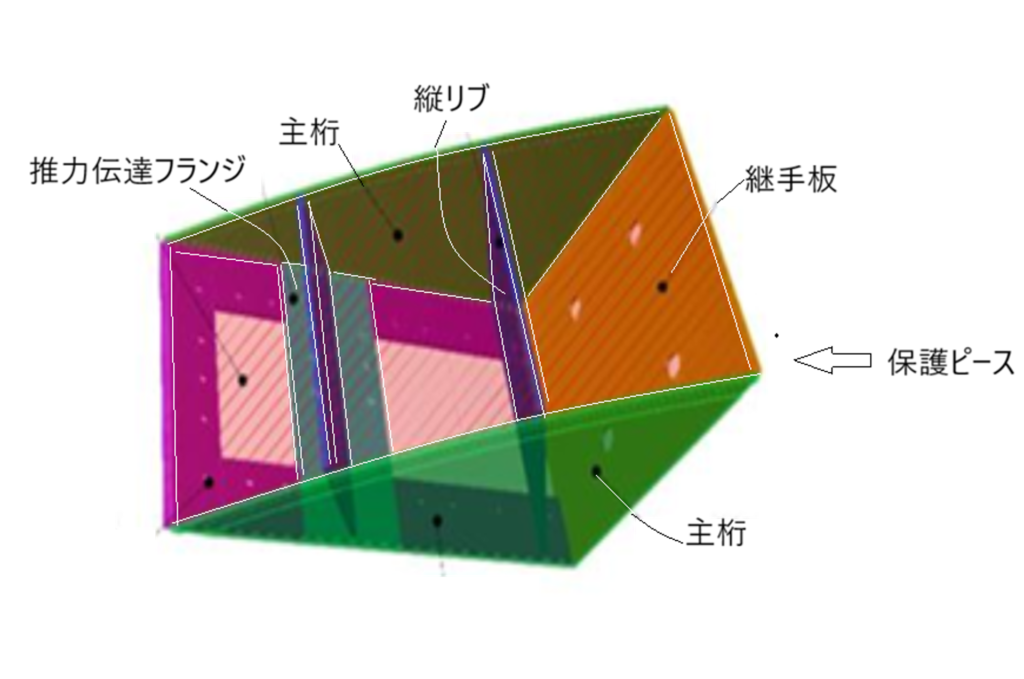

大きな違いはないのですが（だから訴えられた）、拡幅セグメントの接合用凹部にはめ込む「保護ピース」（ハザマの「仮補填部材」に相当）が鋼製の中空の三角柱だという点です。
そして三角柱の内部はまったくの空間ではなく、シールドジャッキの推力を後方へ伝達するための「縦リブ」がトンネル進行方向と平行に数枚、溶接してあります。これは取り外しはできないです。
では両者のこの部分を比較してみましょう。
| ハザマの仮補填部材 | 大成の三角柱 |
| 充填材とケースは２つの別部品である | ひとつの部品である （上蓋のスキンプレートを外した状態） |
|
|
以上の構造の違いから、大成のセグメントは、ハザマ特許の構成を備えていない、と判断しました。
なぜなら、大成の三角柱は一体構造であって、「仮填ケース」と「充填材」に相当する２部品で構成しているとは言えないからです。
この点について、ハザマは反論していました。
シールドジャッキ反力を支えるといった構造力学上、施工上の機能から見れば両者は同じだ、大成の三角柱の外部は「仮補填ケース」に相当し、縦リブは「充填材」に相当するのだから、と。
しかしその反論も、「そんな記載は明細書には示唆もない。示唆もない条件を前提とした解釈は相当ではない」と却下されてしまいました。
特許請求の範囲の記載と、訴えられた対象とが一部異なっていたとしても、同じ技術的範囲内にあり、実質的同一であるものと評価しようとする理論、が「均等論」と呼ばれています。
しかし権利者が「均等だ」「均等だ」と言って無限に範囲を拡大できるものではなく、当然にその限界があります。
その限界の一つが補正で限定した構造、要件です。
審査の段階で「大福だけ」と限定して特許された、それなのに権利になったら「いや饅頭も俺の権利だ」という主張は認められないのは当然です。
本件では上記したように「ケース」の中に「充填材」を充填して接合用凹部に仮置きしておく構造に補正して、それに限定したからこそ特許になりました。
裁判所は、「これを見れば、上記の構造『以外の具体的構成』については、意識的に除外したもの認めるのが相当であり、均等侵害は成立しない」と判断しました。
こうして被告の大成は、１３億５千万円を支払わずに済んだのでした。
ご自分の財布が痛むわけではないだろうけれど、関係者もホッとされたことでしょう。
